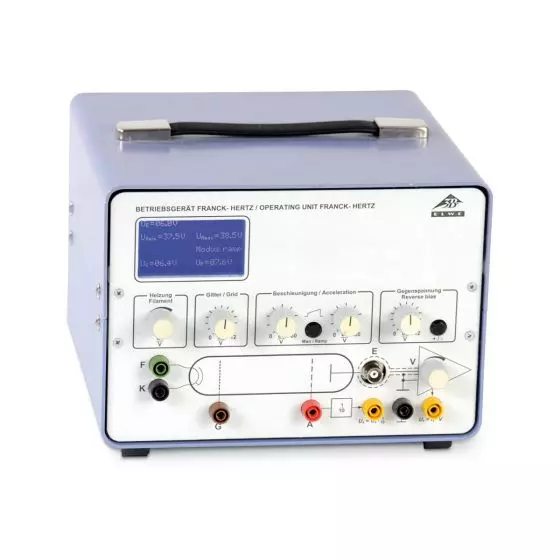

Betriebsgerät für Franck-Hertz-Experiment (230 V, 50/60 Hz) U8482530-230 3B Scientific

Beschreibung Betriebsgerät für Franck-Hertz-Experiment (230 V, 50/60 Hz) U8482530-230 3B Scientific

Franck-Hertz-Experiment Die Quantelung der Energie sowie die Erzeugung, Registrierung und Auswertung von Spektren und die damit verbundene experimentelle Bestätigung von Modellen sind wichtiger Bestandteil der meisten Curricula auf der ganzen Welt. Das bekannte Experiment von James Franck und Gustav Hertz aus dem Jahre 1913 ist von grundlegender Bedeutung für den Nachweis diskreter Energiezustände in Atomen.

Energieversorgungsgerät zum Betrieb der Franck-Hertz-Röhre mit Hg-Füllung (U8482550-230 bzw. U8482550-115), der Franck-Hertz-Röhre mit Ne-Füllung (U8482230) oder der Kritisches-Potenzial-Röhren (U18560 und U18565). Das Gerät liefert alle notwendigen Versorgungsspannungen zum Betrieb der Röhren und hat einen eingebauten empfindlichen Gleichstromverstärker zur Messung des Auffängerstroms. Die Spannungen können gleichzeitig auf einem Display abgelesen werden. Die Beschleunigungsspannung kann sowohl manuell einstellbar als auch sägezahnförmig dem Gerät entnommen werden. Für den Anodenstrom und die Beschleunigungsspannung stehen zusätzliche analoge Messausgänge zur Verfügung.

Heizspannung UF: 0 − 12 V, kontinuierlich einstellbar
Steuerspannung UG: 0 − 12 V, kontinuierlich einstellbar
Beschleunigungsspannung UA: 0 − 80 V
Betriebsarten: manuell einstellbar / sägezahnförmig
Gegenspannung UE: 0 − ±12 V, kontinuierlich einstellbar, Vorzeichen umschaltbar
Messausgang UY
für Auffängerstrom IE: IE = UA * 7 nA/V (0 − 12 V)
Messausgang UX
für Beschleunigungsspannung UA: UX = UA / 10
Ausgänge: 4-mm-Sicherheitsbuchsen
Eingang: BNC-Buchse
Abmessungen: ca. 160x132x210 mm³
Masse: ca. 3,4 kg
